On ouvre la boîte de connexion au plafond, on tombe sur un fil blanc et un fil noir, et la question arrive tout de suite : lequel est la phase, lequel est le neutre ? Dans un logement récent aux normes françaises, le noir correspond généralement à la phase et le blanc au neutre.
Le branchement d’un luminaire avec fil blanc et noir paraît simple sur le papier, mais plusieurs pièges terrain transforment cette opération de quelques minutes en source de court-circuit ou d’électrisation.
A lire également : Rabitfinder : fonctionnement, avantages et usages concrets en 2026
Fil noir et fil blanc au plafond : pourquoi la couleur ne suffit pas
Sur une installation conforme à la norme NF C 15-100, le fil noir transporte la phase (L) et le fil blanc fait office de neutre (N). Cette convention rassure, mais elle ne vaut que pour un câblage réalisé dans les règles.
Dans un logement ancien ou rénové par un particulier, la couleur des conducteurs peut être incohérente. On rencontre régulièrement des fils inversés, des neutres noirs ou des retours de va-et-vient câblés sur un conducteur blanc. Se fier uniquement à la couleur revient alors à brancher à l’aveugle.
A lire en complément : AAH en 2026 : quels plafonds en colocation ou chez les parents ?
La seule méthode fiable consiste à mesurer la présence de phase avec un testeur de tension ou un multimètre, fil par fil, avant tout raccordement. On place une pointe sur le conducteur suspect et l’autre sur la terre (fil vert-jaune, si présent) ou sur le boîtier métallique relié à la terre. Le fil qui affiche une tension aux alentours de la valeur secteur est la phase, l’autre est le neutre.
Maîtriser le branchement luminaire avec fil blanc et noir suppose de toujours vérifier la fonction réelle de chaque conducteur, pas seulement sa couleur.
Couper le courant avant de toucher un luminaire : le bon geste au tableau
On voit souvent des bricoleurs éteindre l’interrupteur mural et commencer à dénuder les fils. Cette habitude est dangereuse. L’interrupteur ne coupe souvent qu’un seul conducteur (la phase, en théorie). Le neutre, lui, reste sous tension dans la boîte de connexion au plafond.
La coupure doit se faire au disjoncteur du circuit concerné, directement au tableau électrique. Repérer le bon disjoncteur demande parfois de tâtonner si l’étiquetage est absent. Dans ce cas, on coupe le disjoncteur général pour éliminer tout risque.
Vérifier l’absence de tension au point lumineux
Après avoir abaissé le disjoncteur, on retourne au plafond avec le testeur. On vérifie qu’aucune tension ne circule entre les deux fils. Ce contrôle prend quelques secondes et protège contre une erreur d’étiquetage au tableau ou un circuit alimenté par un autre disjoncteur.
Les retours varient sur ce point, mais plusieurs électriciens terrain signalent des cas où un circuit luminaire partageait un disjoncteur avec des prises, rendant le repérage moins évident qu’on ne le croit.
Raccorder un luminaire deux fils au plafond : méthode concrète
Une fois la tension vérifiée absente, le raccordement lui-même est direct. Le luminaire possède généralement deux conducteurs sortant de son câble d’alimentation, parfois marqués L et N, parfois identifiés par une gaine lisse (phase) et une gaine striée (neutre).
Identifier les fils côté luminaire
- Si le câble du luminaire porte les mentions L et N, on raccorde L sur le fil de phase (noir, une fois vérifié au testeur) et N sur le neutre (blanc, une fois vérifié).
- Si les fils du luminaire sont de même couleur, le conducteur relié à la vis extérieure de la douille est le neutre, celui relié au plot central est la phase.
- Sur un luminaire à trois fils (avec terre), le conducteur vert-jaune se raccorde au fil de terre du plafond. S’il n’y a pas de terre au plafond, on isole ce fil avec un domino ou un wago et on le laisse déconnecté.

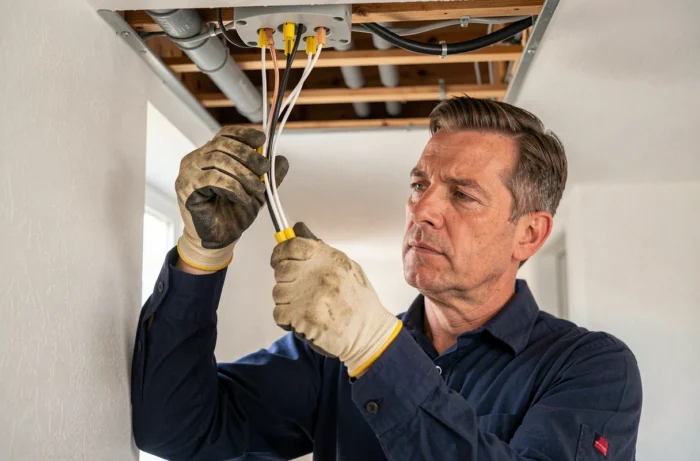

Réaliser la connexion
On utilise des bornes de connexion automatiques (type Wago) ou des dominos. Chaque borne ne reçoit qu’un seul couple de fils : phase avec phase, neutre avec neutre. On enfonce le fil dénudé sur la longueur indiquée par le fabricant de la borne, généralement repérée par un trait sur le corps du connecteur.
Sur les installations récentes, un boîtier DCL (Dispositif de Connexion pour Luminaire) simplifie l’opération. Le socle est déjà fixé au plafond, les fils sont pré-câblés dans la fiche. On branche la fiche mâle du luminaire dans le socle femelle DCL et le luminaire est raccordé sans manipulation de fils nus. Le boîtier DCL sécurise et simplifie le branchement dans les logements neufs ou rénovés aux normes.
Erreurs fréquentes sur le câblage d’un plafonnier noir et blanc
Certaines erreurs reviennent sur les forums et les retours de chantier. Les connaître évite de devoir tout démonter après coup.
- Inverser phase et neutre sur la douille : le luminaire s’allume quand même, mais la partie métallique de la douille reste sous tension interrupteur ouvert. Un risque d’électrisation existe lors du changement d’ampoule.
- Utiliser du ruban adhésif électrique comme seul isolant sur un raccord : les dominos ou wagos assurent un contact fiable et une isolation mécanique. Le ruban seul se décolle avec la chaleur.
- Oublier de vérifier le serrage après la première mise sous tension : un fil mal enfoncé dans un wago ou un domino desserré provoque un échauffement au point de contact, source potentielle de faux contact ou de départ de feu.
Après le raccordement, on rétablit le courant au disjoncteur, on actionne l’interrupteur et on vérifie que le luminaire fonctionne. Si le lustre ne s’allume pas, on recoupe le disjoncteur et on contrôle chaque connexion.
Un dernier point souvent négligé : le fil de terre protège contre les défauts d’isolement. Sur un luminaire métallique, ne pas raccorder la terre expose à un risque d’électrisation si le câblage interne du luminaire présente un défaut. Quand le plafond ne dispose pas de fil de terre, le choix d’un luminaire à double isolation (classe II, symbole du double carré) élimine cette contrainte.
